Neues Stadion für Fußball-Bundesligisten SC Freiburg mit Schraubverbindungen für Fertigteilkonstruktionen realisiert

Das neue "Europa-Park Stadion" mit einer Kapazität von 34.700 Zuschauern wurde von HPP Architekten für den deutschen Fußball-Bundesligisten SC Freiburg entworfen. Im Norden Freiburgs, in der Nähe des Flughafens und mit hervorragender Anbindung an den öffentlichen Nahverkehr gelegen, ersetzt es das "Schwarzwaldstadion" von 1954. Da es nicht mehr den Anforderungen an eine moderne Sportstätte entsprach, konnte es nur mit einer Sondergenehmigung der DFL weiter genutzt werden. Als eine Machbarkeitsstudie ergab, dass die Sanierung und Erweiterung des alten Fußballstadions rund elf Jahre dauern und kaum weniger kosten würde als ein Neubau, fiel die Entscheidung für neues Stadion leicht.

Foto: Peikko

Foto: Peikko

Erdbeben, Zuschauer und ihr Einfluss auf die Gebäudestatik

Stellen Sie sich vor, mehr als 30.000 Zuschauer springen bei einem Fußballspiel im Rhythmus auf und ab. Das Bauwerk, das sie trägt, ist dynamischen Lasten und Vibrationen in den Fundamentverbindungen ausgesetzt. Außerdem muss das Planungsteam berücksichtigen, dass Freiburg in einer Erdbebenzone 2 liegt. Die Anforderungen an die Aussteifung aufgrund von Erdbebenkräften mussten bei der Bemessung berücksichtigt werden.

Für anspruchsvolle Projekte wie dieses ist Expertise gefragt. HPP verfügt über umfassende Erfahrung im Sportstättenbau, ebenso wie Krebs + Kiefer, die für die gesamte Tragwerksplanung und die Brandschutzplanung verantwortlich waren. Ergänzt wurde das Kompetenzspektrum durch Knippers Helbig für die Stahlbaukonstruktion und -planung.

Stützenverbindungen für Erdbeben-Beanspruchung können in Deutschland in den meisten Fällen für alle Erdbebenzonen (0 bis 3) in Gebäuden der Bedeutungskategorie I bis III mit nicht mehr als 6 Vollgeschosse eine Bemessung, auch der Fertigteil-Anschlüsse, nach den Eurocodes 2 bis 7 – gegebenenfalls in Verbindung mit bauaufsichtlichen Zulassungen der Verbindungsmittel sowie bei Bedarf mit zusätzlichen konstruktiven Maßnahmen nach Anhang A des Eurocode 8 ausgeführt werden.

In allen Betonfertigteilstützen dieses anspruchsvollen Bauwerks plante das Ingenieurbüro Schraubverbindungen von Peikko ein. Die Stützenverbindungen, bestehend aus HPKM® Stützenschuhen und HPM®- Ankerbolzen, dienen im Montagezustand als Kragstütze und im Endzustand als Aussteifung für Normalkräfte.

Neues Stadion für Fußball-Bundesligisten SC Freiburg  mit Schraubverbindungen für Fertigteilkonstruktionen realisiert

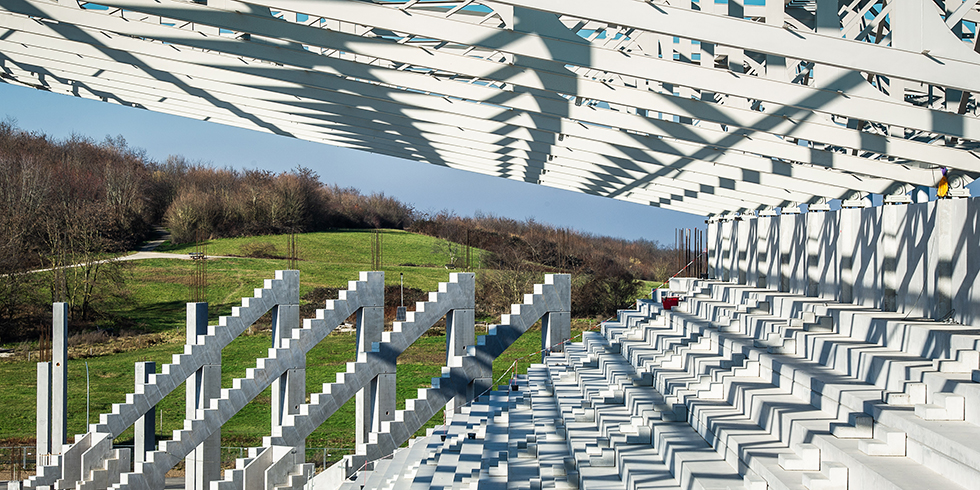

Das Dachtragwerk ist eine rund 44 m von der Außenwand nach innen auskragende Stahlfachwerkkonstruktion.

Foto: Peikko

Neues Stadion für Fußball-Bundesligisten SC Freiburg  mit Schraubverbindungen für Fertigteilkonstruktionen realisiert

Die Fachwerkträger des Daches werden von außenliegenden, geneigten Stahlstützen gehalten, die die Zugkräfte in die Fundamente einleiten.

Foto: Peikko

Neues Stadion für Fußball-Bundesligisten SC Freiburg  mit Schraubverbindungen für Fertigteilkonstruktionen realisiert

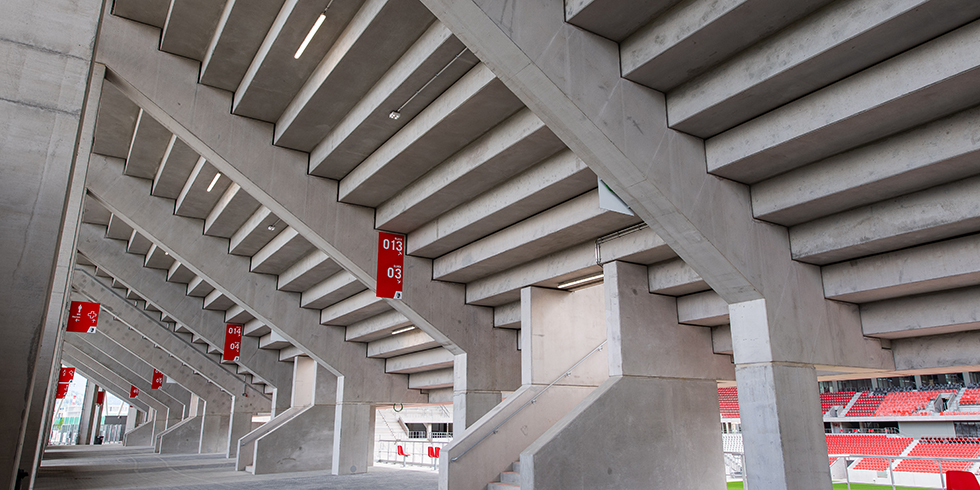

Stellen Sie sich über 30.000 Fußball-Fans vor, die im Rhythmus auf und ab springen. Das Bauwerk ist dynamischen Lasten und Vibrationen bis in die Fundamentverbindungen ausgesetzt.

Foto: Peikko

Neues Stadion für Fußball-Bundesligisten SC Freiburg  mit Schraubverbindungen für Fertigteilkonstruktionen realisiert

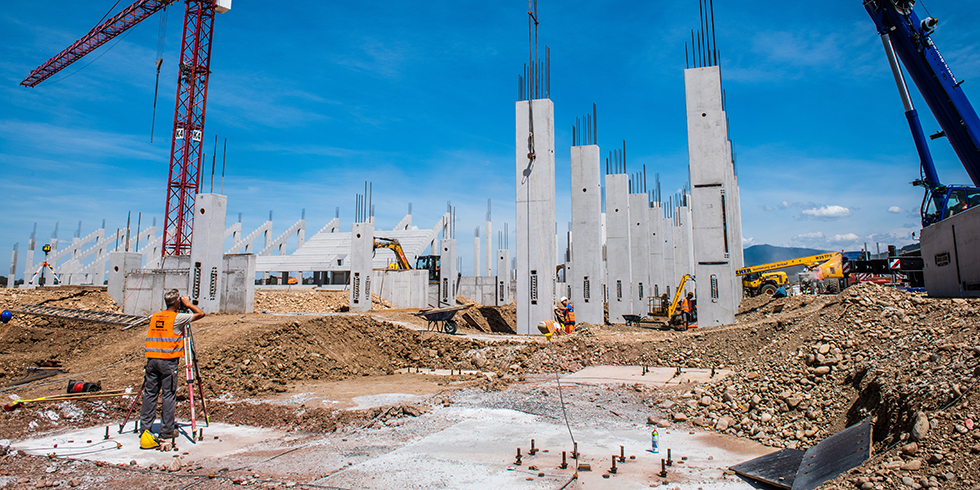

Im Auflager der Dachkonstruktion auf den Betonfertigteilwänden und -stützen verankern verzinkte Ankerbolzen die Anschlüsse der Stahlbauteile in der Betonkonstruktion.

Foto: Peikko

Neues Stadion für Fußball-Bundesligisten SC Freiburg  mit Schraubverbindungen für Fertigteilkonstruktionen realisiert

Foto: Peikko

Konstruktion in Betonfertigteil- und Stahlbauweise

Die Zuschauertribünen des barrierefrei zugänglichen Stadions sind auf einem rechteckigen Grundriss um das Spielfeld angeordnet. Außerdem beherbergt es die Geschäftsstelle des Vereins in Büros auf 3 Ebenen, einen Fanshop, das Vereinsmuseum und Versorgungsbereiche für die Spieler. Die 24.000 m² große, freitragende Stahlkonstruktion des Daches überspannt den kompletten äußeren Zuschauer- und Gebäudebereich.

Das Bauunternehmen Köster aus Osnabrück begann im November 2018 mit den Bauarbeiten. Mehrere Stadien hat die Firma Köster bereits mit Produkten und Lösungen von Peikko realisiert: BayArena Leverkusen, Rot-Weiss Erfurt, Rot-Weiss Essen, das Hotel und Museum für Borussia.

Das Dachtragwerk wurde von knippers helbig als rund 44 m von der Außenwand nach innen auskragende Stahlfachwerkkonstruktion geplant. Die Fachwerkträger werden von außenliegenden geneigten Stahlstützen gehalten, die die Zugkräfte in die Fundamente einleiten. Sie bilden auch die einzigartige und charakteristische Zickzack-Fassade des Stadions.

Dort, wo die Dachkonstruktion auf der Wand oder den Stützen auflagert, wurden für die Verankerung der Anschlüsse der Stahlbauteile an die Betonkonstruktion verzinkte Ankerbolzen eingesetzt.

„Mit Schraubverbindungen für Betonfertigteile ist der Rohbau eines Stadions innerhalb von 12 Monaten fertiggestellt“, erklärt Thorsten Heskamp, Ingenieur im Technischen Büro der Peikko Deutschland. In diesem Fall dauerte die Bauphase länger, aber am Ende ist der SC Freiburg zufrieden, endlich in sein neues Zuhause einzuziehen und ein neues Kapitel in seiner Geschichte zu schreiben.

Neues Stadion für Fußball-Bundesligisten SC Freiburg  mit Schraubverbindungen für Fertigteilkonstruktionen realisiert

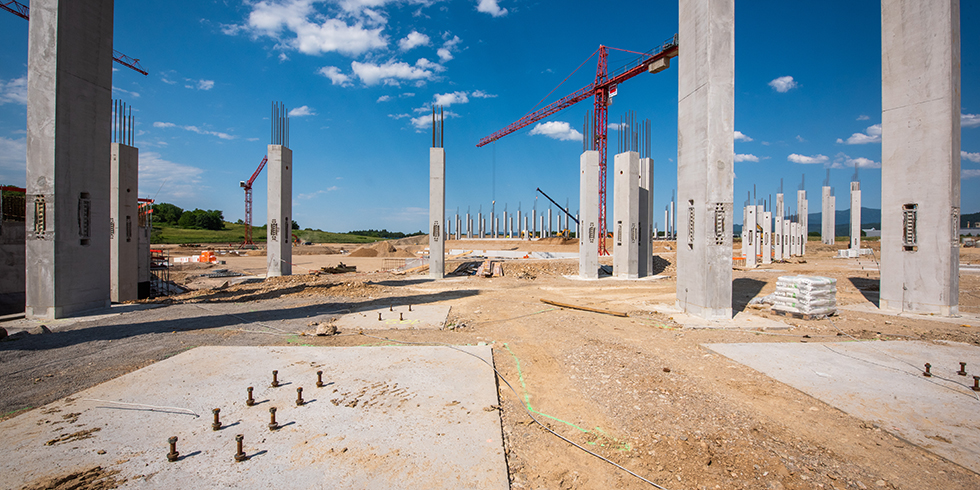

Alle Betonfertigteilstützen dieses anspruchsvollen Bauwerks wurden mit Schraubverbindungen von Peikko an das Fundament angeschlossen.

Foto: Peikko

Neues Stadion für Fußball-Bundesligisten SC Freiburg  mit Schraubverbindungen für Fertigteilkonstruktionen realisiert

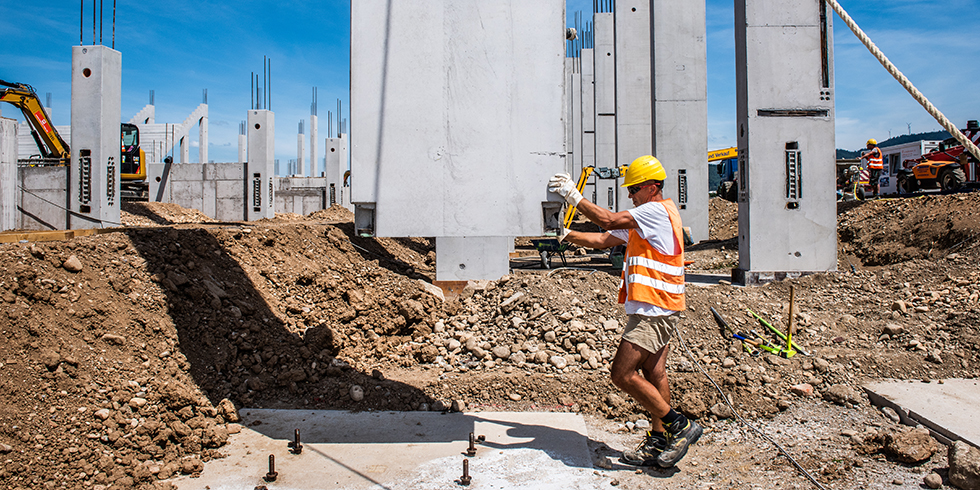

Die Montage einer Stütze mit Schraubverbindung benötigt erheblich weniger Arbeitskräfte.

Foto: Peikko

Neues Stadion für Fußball-Bundesligisten SC Freiburg  mit Schraubverbindungen für Fertigteilkonstruktionen realisiert

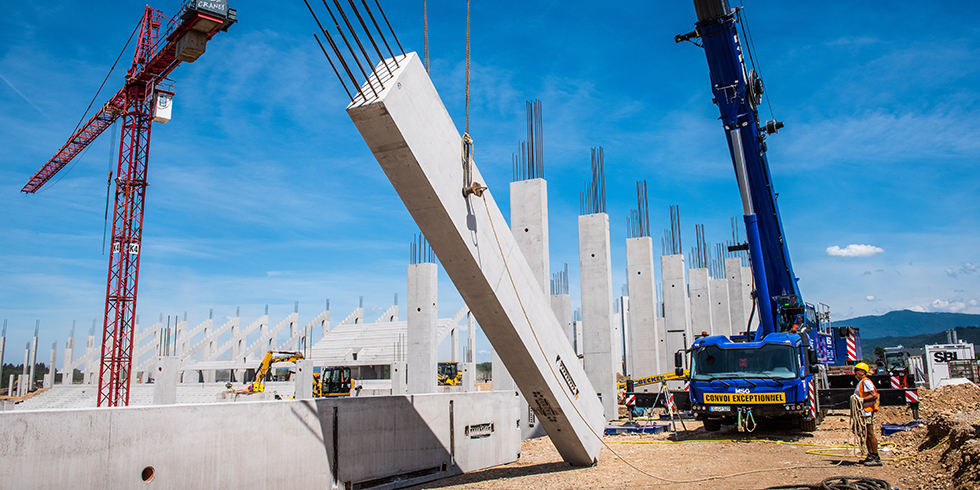

Mit den Stützenverbindungen von Peikko kann man eine Fertigteilstütze innerhalb von 10 Minuten montieren.

Foto: Peikko

Neues Stadion für Fußball-Bundesligisten SC Freiburg  mit Schraubverbindungen für Fertigteilkonstruktionen realisiert

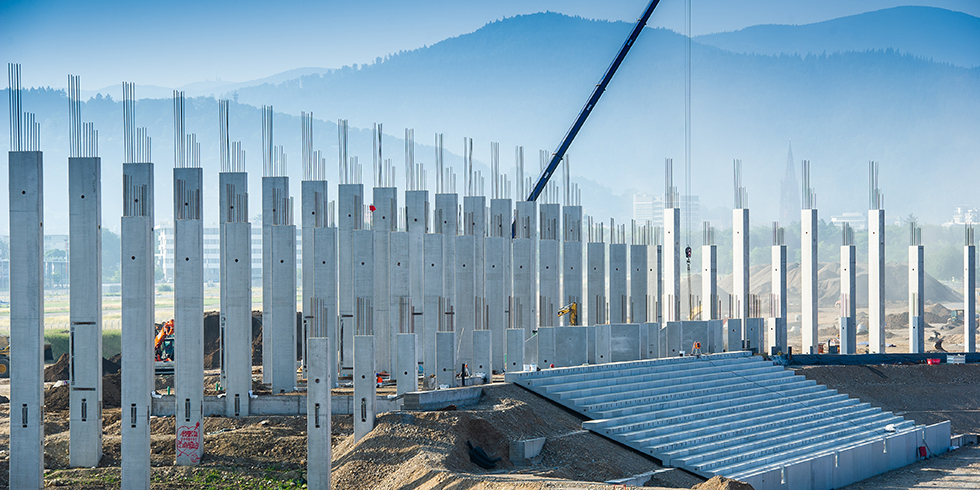

„Mit Schraubverbindungen für Betonfertigteile ist der Rohbau eines Stadions innerhalb von 12 Monaten fertiggestellt.“

Foto: Peikko

Neues Stadion für Fußball-Bundesligisten SC Freiburg  mit Schraubverbindungen für Fertigteilkonstruktionen realisiert

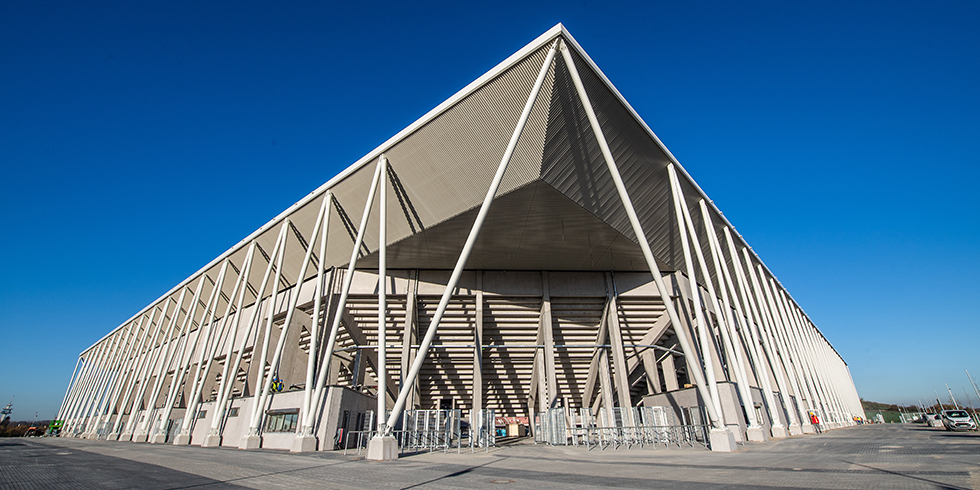

Das neue "Europa-Park Stadion" mit einer Kapazität von 34.700 Zuschauern wurde von HPP Architekten für den deutschen Fußball-Bundesligisten SC Freiburg entworfen.

Foto: Peikko

Neues Stadion für Fußball-Bundesligisten SC Freiburg  mit Schraubverbindungen für Fertigteilkonstruktionen realisiert

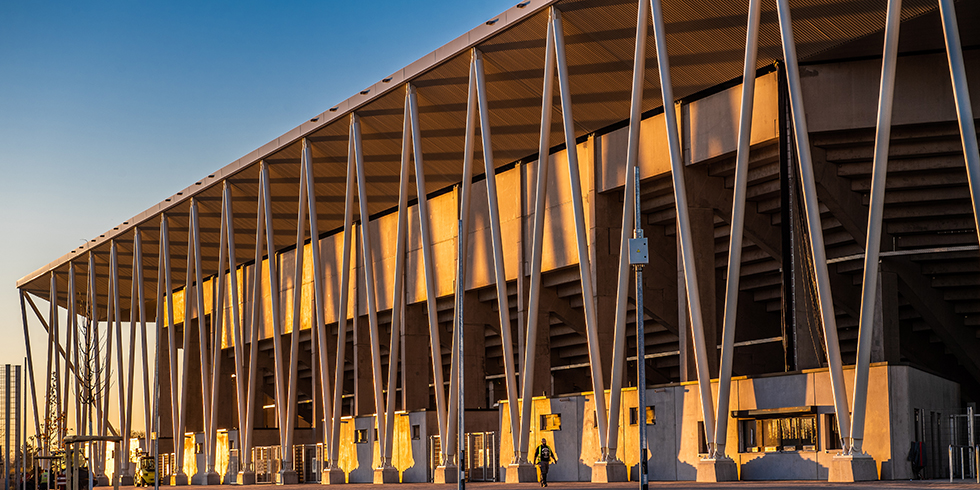

Die außenliegenden Stahlstützen bilden die markante Zickzack-Fassade des Stadions.

Foto: Peikko

Geschichte des SC Freiburg wird im neuen Stadion fortgeschrieben

Aufgrund der COVID-19-Pandemie wurde das Gebäude erst Ende 2020 fertiggestellt, die Eröffnung wurde auf Oktober 2021 verschoben. Das Freundschaftsspiel gegen den FC St. Pauli mit Eröffnungsfeier fand am 7. Oktober 2021 vor 15.000 Zuschauern statt. Am 16. Oktober ergab das erste Pflichtspiel gegen RB Leipzig, den Vizemeister der letzten Saison, ein Unentschieden. Aufgrund der COVID-Situation waren nur 20.000 Zuschauer bei dem Spiel. Trainer Christian Streich hält es für unwahrscheinlich, dass die Mannschaft Zeit braucht, um sich an die neue Umgebung im Europa-Park Stadion zu gewöhnen. Nach seinen Erfahrungen in der neuen Arena befragt, sagt er: „… wenn man sich vorstellt, dass es 15.000 mehr sein können… , dann ist das natürlich toll. Es wird brutal laut und emotional sein.“

Gebäude Daten
Bauherrschaft: Stadion Freiburg Objektträger GmbH & Co. KG (SFG)
Architektur: HPP architects
Tragwerksplanung: Krebs + Kiefer
Stahlbau: Knippers Helbig
Prüfingenieurbüro: schlaich bergermann partner
Bauunternehmen: Köster GmbH
Fertigteilwerk: SBL
Peikko Produkte: Schraubmuffensystem, Schraubverbindungen für Betonfertigteile (Ankerbolzen, Stützenschuhe, Balkenschuhe)
Konstruktion: Betonfertigteil- und Stahlbauweise
Fertigstellung: 2020
