ISBCAD – professionelle 2D-CAD-Planung

ISBCAD ist eine hochspezialisierte und sorgfältig auf die Aufgaben in der Bauplanung abgestimmte 2D-CAD-Software. Ob Positions-, Schal- oder Bewehrungsplanung - einfachste Bedienung und hohe Effizienz sorgen für schnelle und hochwertige Ergebnisse im konstruktiven Ingenieurbau.

Foto: AdobeStock_162248819_ANDOR BUJDOSO

Foto: AdobeStock_162248819_ANDOR BUJDOSO

IFC-Geometriedaten für die Planung nutzen

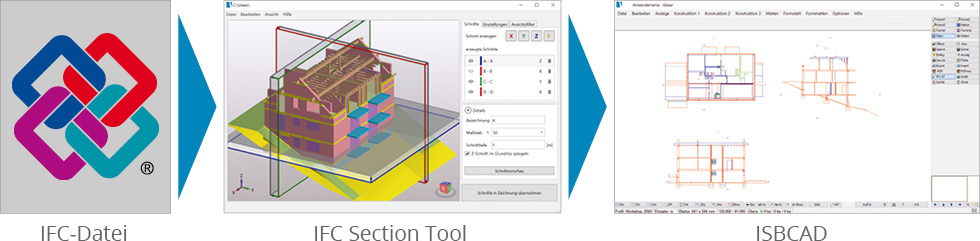

Mit dem IFC Section Tool verfügt ISBCAD über eine einzigartige Funktion zur ingenieurgerechten Verarbeitung von IFC-Modelldaten in der 2D-Planung. Das IFC Section Tool löst traditionelle Abhängigkeiten. Es ermöglicht dem Planer, genau die Ansichten und Schnitte aus dem Gesamtmodell zu generieren, die er benötigt. Im Zusammenspiel der Planungsbeteiligten bieten sich mit dem IFC Section Tool vollkommen neue Arbeitsmethoden.

Das IFC Section Tool visualisiert das geometrische Gesamtmodell im vollen Detailgrad. Der praxisgerechte Ansichtsfilter erlaubt die Selektion von IFC-Objekttypen wie Wand, Stütze usw., um die Anzeige auf die benötigten Informationen abzustimmen. Anschließend können Schnittebenen und -tiefen definiert werden. Die optionale Schnittvorschau erlaubt die unmittelbare visuelle Kontrolle des Ergebnisses im Modell. Beim Export der Schnitte werden sichtbare, verdeckte und angeschnittene Kanten unterschieden und in separaten ISBCAD Folien abgelegt. Die Schnittbezeichnung inkl. Schnittpfeile erfolgt automatisch. Die gesamte Schnittdefinition kann gespeichert und bei Bedarf zu einem späteren Zeitpunkt erneut im Modell geöffnet und bearbeitet werden.

Foto: GLASER Programmsysteme GmbH

Foto: GLASER Programmsysteme GmbH

Automatische Bewehrungsvorschläge mit FEM-Daten generieren

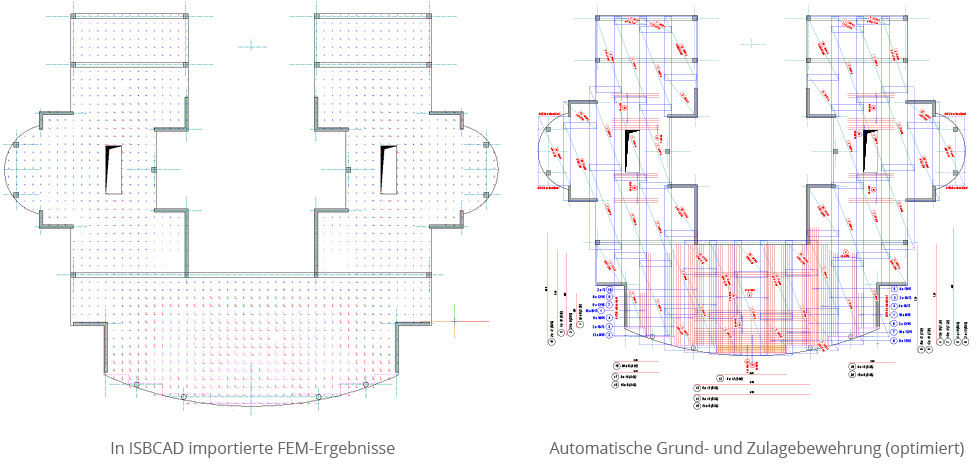

ISBCAD kann die Ergebnisse aus der FEM-Bemessung von Flächenbauteilen automatisch in normgerechte Bewehrungsvorschläge, z. B. nach Eurocode 2 oder auch SIA umsetzen. Die Grundbewehrung kann dabei aus Matten oder Stabstahl bestehen. Lage und Durchmesser der Stabstahlzulagen werden unter Berücksichtigung von Mindestverankerungs- und Übergreifungslängen ebenfalls FEM-gerecht ermittelt. Bei Bedarf kann der generierte Bewehrungsvorschlag mit wenigen Klicks zu einer baustellengerechten Verlegung optimiert werden.

Das Ergebnis der automatischen Bewehrung ist die den Höhenlinien angepasste Darstellung der Bewehrungsstäbe. ISBCAD wählt den günstigsten Durchmesser aus einer individuell definierten Palette. Die erforderliche Länge ergibt sich in der Berechnung aus den eingegebenen Werten unter Beachtung der erforderlichen Verankerungsmaße der gewählten Vorschrift. Auflagerlängen und Abstände werden auf Zulässigkeit geprüft. Zur endgültigen Anpassung des Bewehrungsvorschlags stehen verschiedene Werkzeuge zur Verfügung. So können z. B. die Längen unterschiedlicher Stäbe angeglichen werden, um die resultierende Anzahl von Stabpositionen weiter zu optimieren.

Zu jedem Zeitpunkt kann sich der Anwender über die Tonnage informieren, da die Stahlliste stets aktualisiert vorgehalten wird. Eine Kurzübersicht der Positionen, zusammengefasst nach Durchmessern, ist ebenfalls jederzeit abrufbar. Damit die Übersicht nicht verloren geht, können durch Filter bestimmte Planbestandteile vorübergehend ausgeblendet werden.

Im Anschluss an die individuelle Optimierung wird die generierte Bewehrung gemäß Lage und Richtung in die Zeichnung übernommen. Positionierungen und Stahlauszüge werden dabei automatisch von ISBCAD erzeugt und platziert.

Die automatische Bewehrungsfunktion in ISBCAD ist in der Lage, die Daten vieler FEM-Programme zur Erzeugung automatischer Bewehrungsvorschläge zu verarbeiten. Aktuell unterstützt ISBCAD die FEM-Berechnungsergebnisse folgender Hersteller: FRILO, Dlubal, pcae, SCIA, Infograph, RIB, Dr. Tornow, D.I.E., mb AEC, Cedrus, Dr. Hartmann, AxisVM, pro-soft (ABC) und Pollux.

Foto: GLASER Programmsysteme GmbH

Foto: GLASER Programmsysteme GmbH

Neu in ISBCAD 2023

Eines der vielen Highlights in ISBCAD 2023 ist der schnelle Zugriff auf Informationen zur Art und Ausführung von Bewehrungsverlegungen. Bisher war es bereits möglich, verschiedene Informationen zu Bewehrungspositionen abzufragen. In Verbindung mit der neuen Funktion, mit der nun auch Parameter einzelner Verlegungen wie der Verlege- und Bauteilfaktor, Stahlquerschnitte und das Gesamtgewicht abgefragt werden können, steht den Anwendern nun ein sehr mächtiges Funktionsduo zur Verfügung.

Neben Optimierungen des Workflows bei der Bewehrungsverlegung und mehreren Neuerungen bei der Handhabung der Bemaßung profitieren Anwender*innen von dem neu entwickelten Profilmanager. Zeichnungen können mit unterschiedlichen Profilen geöffnet werden, was die parallele Bearbeitung mehrerer Projekte ermöglicht und zu einer enormen Zeitersparnis führt. Auch der Profilwechsel während der Zeichnungsbearbeitung ist möglich.

Weitere wichtige Neuerungen sind erweiterte Optionen bei der Freistellung von Texten und die Bestimmung der Leserichtung auf Plänen. So können Anwender*innen die Textdarstellung genauestens anpassen und je nach Bedarf die Lesbarkeit noch einfacher verbessern.

ISBCAD Plattform für Kundenfeedback

Mit einer neuen Feedback-Plattform lädt der Softwarehersteller ISBCAD Anwender*innen dazu ein, Verbesserungswünsche und Ideen für neue Funktionen zu teilen. Vorschläge können geliked und mit anderen, auch mit dem ISBCAD Entwicklungsteam, diskutiert werden. Neben des im Jahre 2016 gegründeten ISBCAD Kundenbeirat, der seit jeher an der Programmentwicklung beteiligt ist, können nun alle Anwender*innen an künftigen Entwicklungen teilhaben.

Videotutorials für den schnellen Einstieg

Neuen ISBCAD Anwender*innen steht das Tutorial “Erste Schritte“ als fünfteilige Videoreihe auf Youtube zur Verfügung. Anhand eines Beispielprojekts werden die grundlegenden Arbeitsschritte mit ISBCAD demonstriert und viele Tipps und Tricks gegeben. Die Videoreihe behandelt u. a. wie ISBCAD individuell eingerichtet werden kann, wie konstruiert und bewehrt wird, und Zeichnungen ausgegeben werden.
