2D und 3D-CAD effizient kombinieren

Seit vielen Jahren investieren Unternehmen in 3D-Softwarelösungen, um konkurrenzfähig zu bleiben, dem aktuellen Stand der Technik zu entsprechen, und um ressourcensparend zu planen. Im 2D CAD-Bereich hat sich über Jahre hinweg ein softwarespezifisches Know-how angesammelt, das für viele Unternehmen fundamental für eine erfolgreiche Planung ist. Effektive und zeitsparende Arbeitsprozesse sind entwickelt worden, die sich nur mit hohem Aufwand in einer 3D-Software nachbilden lassen – vor allem die Erstellung von Bewehrungsplänen sowie die Planausgabe.

Mit der Integration eines 3D-Systems in bestehende 2D CAD-Prozesse ergeben sich zahlreiche Vorteile, auch wenn nicht das vollständige Potenzial der 3D CAD-Planung genutzt wird. Die Vorzüge der planorientierten und schnellen 2D-Arbeitsweise werden mit 3D-Modellierung und dem IFC-Datenmodel kombiniert. Dadurch entstehen neue Möglichkeiten der Prozessoptimierung wie z. B. durch die 2D-gestützte Planung auf Grundlage eines 3D-Modells. Das 3D-Modell kann dabei im Planungsbüro entstehen oder von Planungspartnern bereitgestellt werden.

Vom 3D-Modell zum baustellengerechten Plan

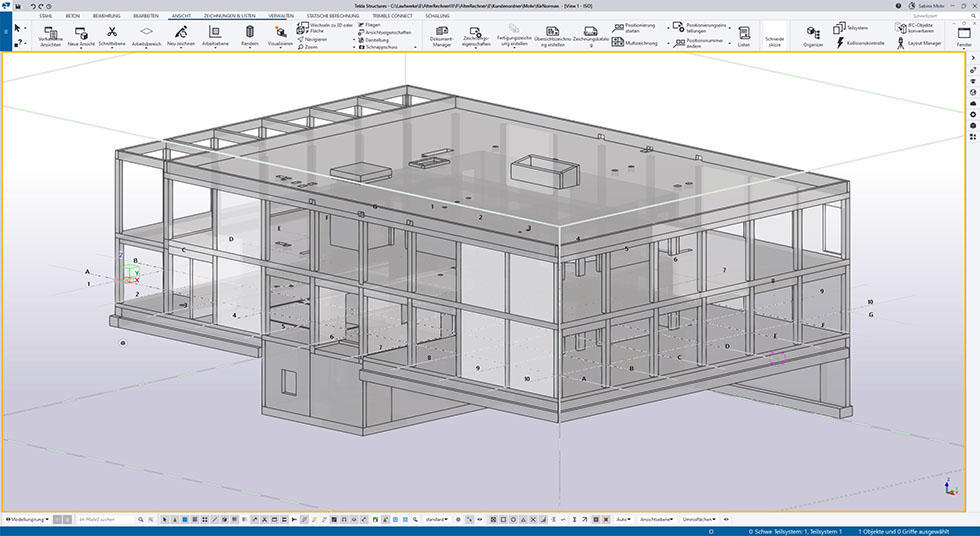

Am Beispiel des CAD-Programms ISBCAD können die Geometriedaten eines 3D-Modells, das mit dem 3D-Modellierer Tekla Structures oder einer anderen 3D-Software erstellt wurde, zur Planbearbeitung genutzt werden. Der Konstrukteur erhält ein 3D-Modell im IFC-Format, das als Planungsgrundlage dient.

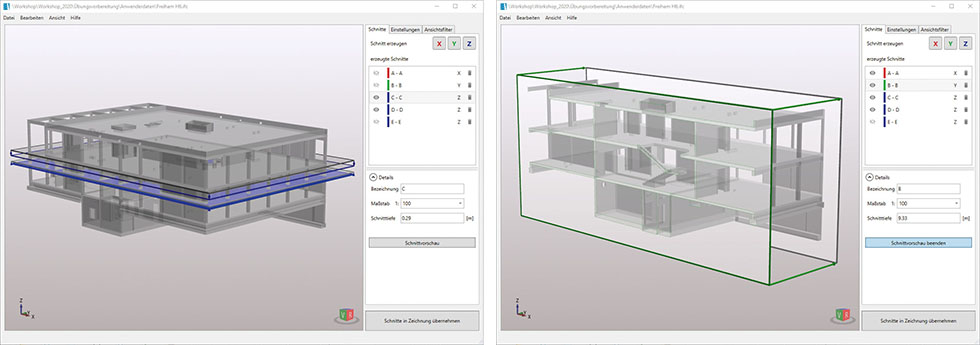

Die IFC-Datei wird in das IFC Section Tool von ISBCAD eingelesen. Das geometrische Modell wird im Tool im vollen Detailgrad visualisiert. Ein Ansichtsfilter erlaubt die Selektion von IFC-Objekttypen wie Wand, Stütze usw., um die Anzeige auf die benötigten Informationen abzustimmen. Anschließend können Schnittebenen und -tiefen definiert werden. Die optionale Schnittvorschau erlaubt die unmittelbare visuelle Kontrolle des Ergebnisses im Modell. Beim Export der Schnitte werden sichtbare, verdeckte und angeschnittene Kanten unterschieden und in separaten ISBCAD Folien abgelegt.

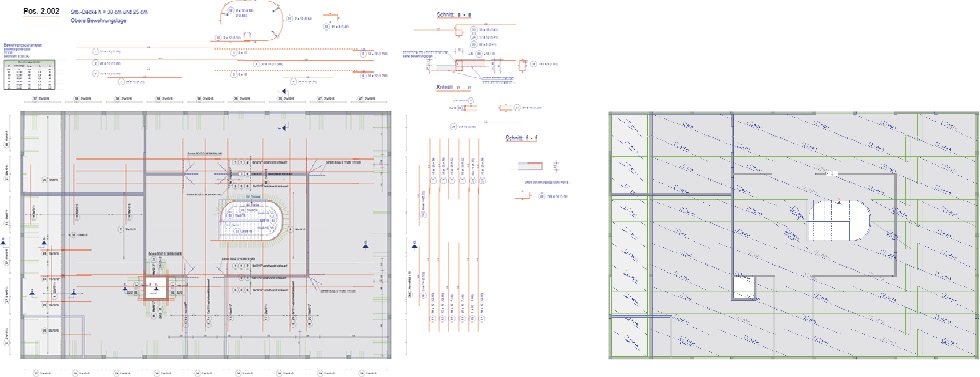

In ISBCAD erfolgt die effiziente Erstellung der Bewehrung. Spezielle, aufgabenorientierte Funktionen erleichtern die Planbearbeitung und -fertigstellung.

Über ISBCAD

Die Spezialsoftware ISBCAD ist ein professionelles 2D CAD-Programm zur Erstellung von Positions-, Schal-, Bewehrungs- und Detailplänen im konstruktiven Ingenieurbau. Mit vielen leistungsfähigen und auf die Planerpraxis abgestimmten Funktionen ermöglicht ISBCAD eine zielgerichtete und zuverlässige Plangestaltung. Die einfache und intuitive Bedienung sowie hohe Effizienz sorgen für schnelle und hochwertige Ergebnisse bereits nach einer kurzen Einarbeitungszeit.

• hochspezialisiert auf die Anforderungen in der Bauplanung
• IFC Section Tool: 2D-Schnitte und Ansichten aus 3D-Modellen im IFC-Format gewinnen
• FEM-Schnittstelle für automatische Bewehrungsvorschläge gem. EC 2
• Schnittstellen zu IFC, DXF, DWG, DGN, PDF und vielen mehr

Über Tekla Structures

Der BIM-fähige 3D-Modellierer Tekla Structures ermöglicht es, Beton-, Betonfertigteil-, Holz- und Stahlbauten sowie Brückenbauwerke detailgenau im selben Modell zu modellieren. Ob in der Entwurfs-, Übersichts- oder Ausführungsplanung – Tekla Structures bietet immer den passenden Leistungsumfang:

• 3D-Modellierung von Projekten, unabhängig von Projektgröße und Material
• Modellierung und Informationsmanagement mit höchster Performance dank datenbankbasierter Struktur bis zum „as-built“-Modell (LOD 500)
• Automatisch generierte Zeichnungen und Listen, in denen jede Modelländerung automatisch berücksichtigt wird.
• hohe Anzahl kostenloser Komponenten (für komplexe Bauteile oder konstruktive Aufgaben)
• hohe Interoperabilität dank open-BIM und dem IFC-Austauschformat
• effiziente Teamarbeit mit Model Sharing und Trimble Connect
• und vieles mehr…

Kooperation von TRIMBLE und GLASER

Die über 30-jährige Erfahrung in der konstruktiven Ingenieurbauplanung und die Erfolgsgeschichte der 2D CAD-Software ISBCAD weisen GLASER als zuverlässigen und fachkompetenten Partner für seine Kunden aus. Durch die Kooperation mit der international erfolgreichen TRIMBLE-Gruppe unterstützt das Unternehmen seine Kunden mit innovativen Lösungen in der 3D BIM-Planung und der Digitalisierung von Arbeitsprozessen.

GLASER ist offizieller Vertriebspartner für den BIM-fähigen 3D Modellierer Tekla Structures sowie die cloudbasierte Kollaborationsplattform Trimble Connect und ist einer der ersten Anbieter des Mixed Reality Bauhelms XR10. Auch bei dem erweiterten Produktportfolio setzt GLASER auf intensive Beratung und Prozessoptimierung anhand kundenspezifischer Erfordernisse.

Beratung und Support aus einer Hand

Als CAD-Spezialist und als eines der führenden Bausoftware-Unternehmen begleitet die GLASER Programmsysteme GmbH ihre Kunden individuell auf dem Weg in die digitale Zukunft der Bauplanung. Das Unternehmen berät umfassend über die faszinierenden Möglichkeiten von Mixed Reality und 3D-BIM-Planung und steht bei Fragen zur Digitalisierung zur Seite.
